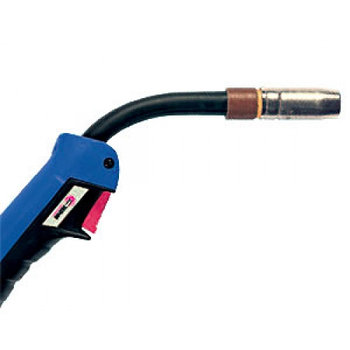

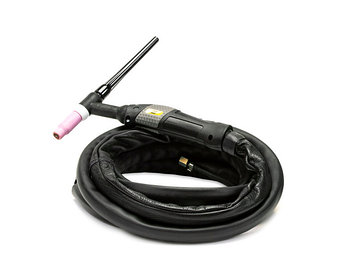

Сварочные горелки
- 002.0709
- 002.0711
- 014.0528
- 004.0670
- 014.0526
- 004.0668
- 0700025020
- 002.D659
- 014.H224
- 014.H225
- 014.H226
- 017.D041.1
- 017.D043
- 017.D042
- 034.0866
- 002.D661
- 004.D804
- 004.D806
- 002.D659
- 034.0865
- 034.0867
- 013.0056
- 766.1535
- 014.H221.1
Горелка — это устройство для контролируемого сжигания жидкого, газообразного или пылеобразного топлива. Обеспечивают испарение (для жидкого топлива), смешивание с воздухом или другим окислителем, формирование факела и распределение пламени. По назначению горелки делят на сварочные, осветительные и нагревательные, по типу используемого топлива — газовые, на жидком топливе, комбинированные, по способу подачи окислителя — атмосферные и с подводом окислителя. Также горелкой иногда называют герметичную колбу дуговой лампы, в которой происходит разряд.
Сварочная горелка предназначена для получения сварочного пламени. Каждая горелка имеет устройство, позволяющее регулировать мощность, состав и форму сварочного пламени. Сварочные горелки согласно ГОСТ 1077—69 подразделяются следующим образом:
- по способу подачи горючего газа и кислорода в смесительную камеру — инжекторные и безинжекторные;
- по роду применяемого горючего газа — ацетиленовые, для газов-заменителей, для жидких горючих и водородные,
- по назначению — на универсальные (сварка, пайка, наплавка) и специализированные (выполнение одной операции);
- по числу пламени — однопламенные и многопламенные,
- по мощности пламени — малой мощности (расход ацетилена 25—400 дм3/ч), средней мощности (400—2800 дм3/ч), большой мощности (2800 —7000)
- по способу применения — ручные и машинные
Сварочные горелки должны быть просты и удобны в эксплуатации, обеспечивать безопасность в работе и устойчивое горение сварочного пламени.
Инжекторная горелка — горелка, в которой подача горючего газа в смесительную камеру осуществляется за счет подсоса его струей кислорода, вытекающего с большой скоростью из отверстия сопла. Этот процесс подсоса газа более низкого давления струей кислорода, подводимого с более высоким давлением, называется инжекцией, а горелки данного типа — инжекторными. Для нормальной работы инжекторных горелок необходимо, чтобы давление кислорода было 1,5—5 кгс/см2, а давление ацетилена значительно ниже — 0,01—1,2 кгс/см2.
Безинжекторная горелка — горелка, в которой горючий газ и подогревающий кислород подаются примерно под одинаковым давлением 0,5—1,0 кгс/см2. В них отсутствует инжектор, который заменен простым смесительным соплом, ввертываемым в трубку наконечника горелки.
