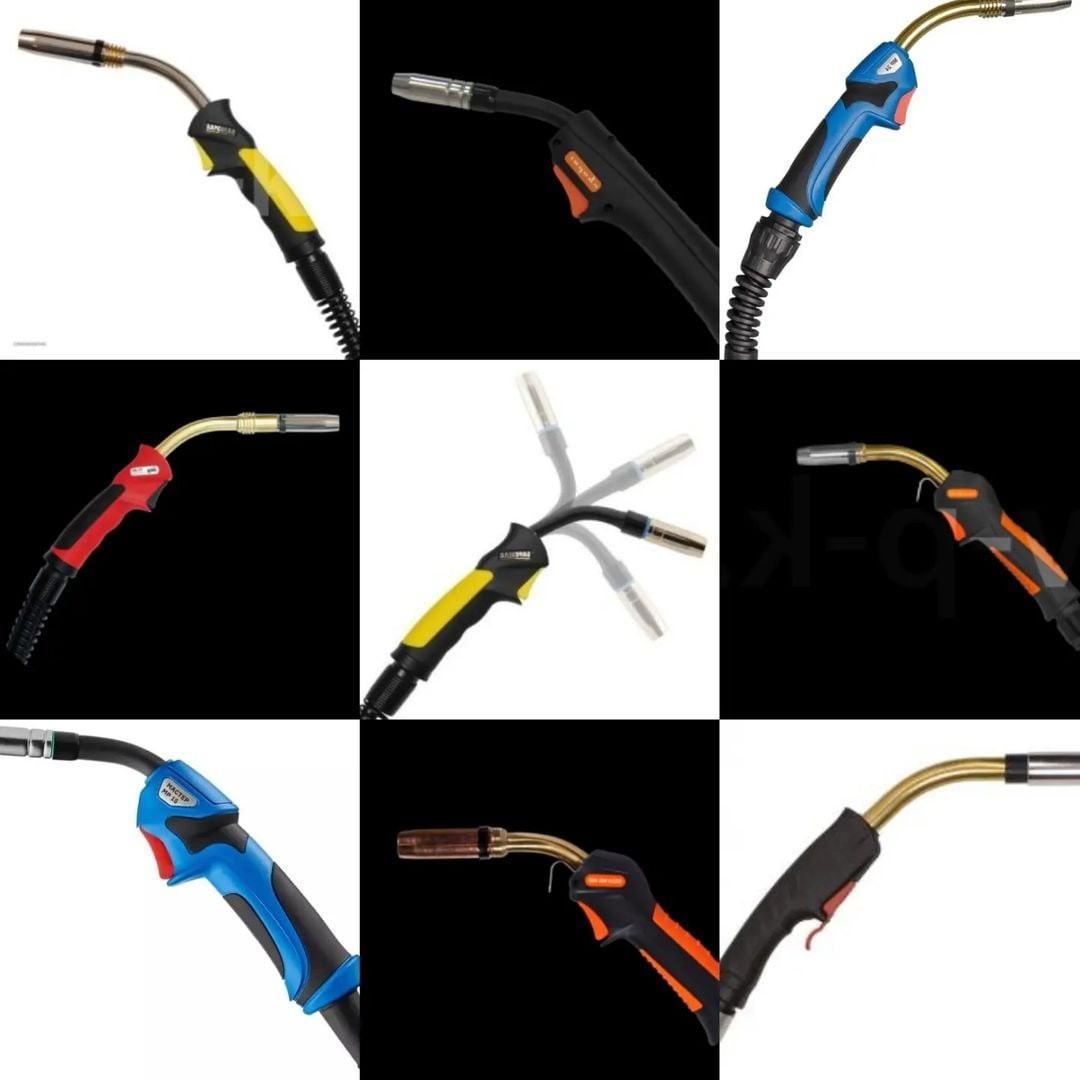

Горелки для МИГ сварки. Часть 1
Горелки МИГ - это очень непростая и длинная тема. Рассматриваем их для понимания людей, которые пока владеют только ТИГ. Маркировка максимальный ток и пв горелок зависит напрямую от производителя, в этом посте рассмотрим стандартные китайские горелки, таких брендов как Foxweld, Кедр и Сварог.
Стандартно пв на воздушном охлаждении 60%, а максимальный ток зависит от расходуемого газа, если используем смесь то пв - 30% На воздушном охлаждении горелки маркировкой 15, 24, 25, 36, 40, 450.
15-я горелка для токов до 160 А, это если мы варим не более 6 минут с малыми остановками. Но это не означает, что мы не можем на 200А варить. Соответвенно это при использовании СО2, при мих газе максимальный ток меньше на 30 %.
24-я - 200A
25-я - 180 A
26-я - 290 A
36-я - 280 A
40-я-380 А
450-я- 500 A
Длина горелок 3-4-5 метров,
диаметр проволоки:
15-Я-0.6-1.0
24/25/26-0.8-1.2 36-Я-0.8-1.6
40-я - до 1.6
Соответственно под каждую горелку идут сопла с разным
внутренним диаметром:
горелка 15-9.5, 12, 16
горелка 24-10, 12.5, 17
горелка 25-11, 15, 18 горелка 35-19, 16, 12
горелка 40-14, 18, 21
горелка 26 - 14, 16, 19, 14.8
горелка 450 - 16, 18, 20
Разные диаметры сопел нужны для сварки разных видов соединения и положений! Очень схоже с ТИГ. Сопла есть как латунные, медные, стеклянные, так и керамические. Керамические предназначены для самозащитной проволоки, для сварки без газа, чаще применяют в быту, как и саму проволоку. Стеклянная даст нам легкость и видимость!
Горелки 15-24-25
Горелки используются повсеместно на малых производствах обычных вещей: кронштейнов, сварка профиля, в гаражах, автосервисах и так далее. Горелки на водном охлаждении уже посерьезнее, для токов от 300А и далее. В зависимости от типа, маркировкой 240/400 и 500. Как вы уже поняли, в горелках идёт канал охлаждения, тем самым делая горелку тяжелее и жестче, но при этом пв 100%
Используют на серьезных предприятиях.
В большинстве случаев приобретая аппарат Китай на 200А вы получите 15-ю горелку длинной в 3 метра. На этом первая часть подошла к концу. Следующий пост будет посвящен расходке
Стандартно пв на воздушном охлаждении 60%, а максимальный ток зависит от расходуемого газа, если используем смесь то пв - 30% На воздушном охлаждении горелки маркировкой 15, 24, 25, 36, 40, 450.
15-я горелка для токов до 160 А, это если мы варим не более 6 минут с малыми остановками. Но это не означает, что мы не можем на 200А варить. Соответвенно это при использовании СО2, при мих газе максимальный ток меньше на 30 %.
24-я - 200A
25-я - 180 A
26-я - 290 A
36-я - 280 A
40-я-380 А
450-я- 500 A
Длина горелок 3-4-5 метров,
диаметр проволоки:
15-Я-0.6-1.0
24/25/26-0.8-1.2 36-Я-0.8-1.6
40-я - до 1.6
Соответственно под каждую горелку идут сопла с разным
внутренним диаметром:
горелка 15-9.5, 12, 16
горелка 24-10, 12.5, 17
горелка 25-11, 15, 18 горелка 35-19, 16, 12
горелка 40-14, 18, 21
горелка 26 - 14, 16, 19, 14.8
горелка 450 - 16, 18, 20
Разные диаметры сопел нужны для сварки разных видов соединения и положений! Очень схоже с ТИГ. Сопла есть как латунные, медные, стеклянные, так и керамические. Керамические предназначены для самозащитной проволоки, для сварки без газа, чаще применяют в быту, как и саму проволоку. Стеклянная даст нам легкость и видимость!
Горелки 15-24-25
Горелки используются повсеместно на малых производствах обычных вещей: кронштейнов, сварка профиля, в гаражах, автосервисах и так далее. Горелки на водном охлаждении уже посерьезнее, для токов от 300А и далее. В зависимости от типа, маркировкой 240/400 и 500. Как вы уже поняли, в горелках идёт канал охлаждения, тем самым делая горелку тяжелее и жестче, но при этом пв 100%
Используют на серьезных предприятиях.
В большинстве случаев приобретая аппарат Китай на 200А вы получите 15-ю горелку длинной в 3 метра. На этом первая часть подошла к концу. Следующий пост будет посвящен расходке
