Начать продавать на Deal.by
Корзина
546 отзывов
Сварочная омедненная проволока д.0.8 катушка 5 кг= 36.99 р!Проволока ER70S-6
+375 (29) 176-88-76
+375 (17) 375-46-46
+375 (17) 272-00-19
ул. Попова, 26, офис 11, Минск, Беларусь
Сварочные расходные материалы и оборудование в Минске с доставкой
Наличие документов
Знак Наличие документов означает, что компания загрузила свидетельство о государственной регистрации для подтверждения своего юридического статуса компании или индивидуального предпринимателя.
Корзина

Непровар. Почему отваливается сварка?

Непровар. Почему отваливается сварка?

Сегодня будем говорить о непроварах. Непровар — это дефект, при котором металлические части заготовки недостаточно провариваются.

Вроде бы на вид всё нормально и металл проварился. Однако если приложить усилие на сварное соединение, то оно мгновенно разваливается. Почему так происходит и что делать?

Отваливаться сварка может по разным причинам.

  • Самая распространенная ошибка в том, что сварщик держит конец электрода далеко от поверхности свариваемых металлов. В результате этого сварочная дуга вроде бы и горит, но не оказывает должного воздействия на металл. До него долетает только шлак поэтому и разваливается на части, после постукивания молотком по сварному соединению.
  • Недостаточный сварочный ток. Ток сварки подбирается таким образом, чтобы хорошо проварить металл. Изначально нужно определиться с тем, какой по толщине соединяется металл, затем выбрать подходящий диаметр электрода, и только после этого определяться с правильным значением сварочного тока.

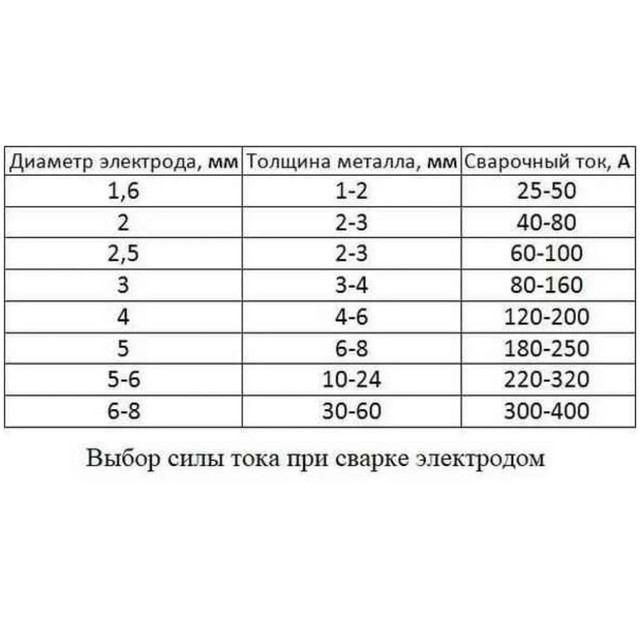

    Чтобы упростить данную задачу, см. готовую таблицу
  • Недостаточная подготовка металла перед сваркой. Если металл ржавый и грязный, то это приведёт к появлению пор в сварочном шве. Высокая пористость сварочного шва делает его менее прочным.
  • Также на пористость влияет и кач-во расходных мат-ов для сварки. В данном случае — электродов с покрытием. Сырые и некачественные электроды могут повлиять на пористость и уменьшать механическую прочность сварного соединения.



Не забывать о том, что после долгого хранения, электроды требуют прокалки при температуре 200-250 градусов.

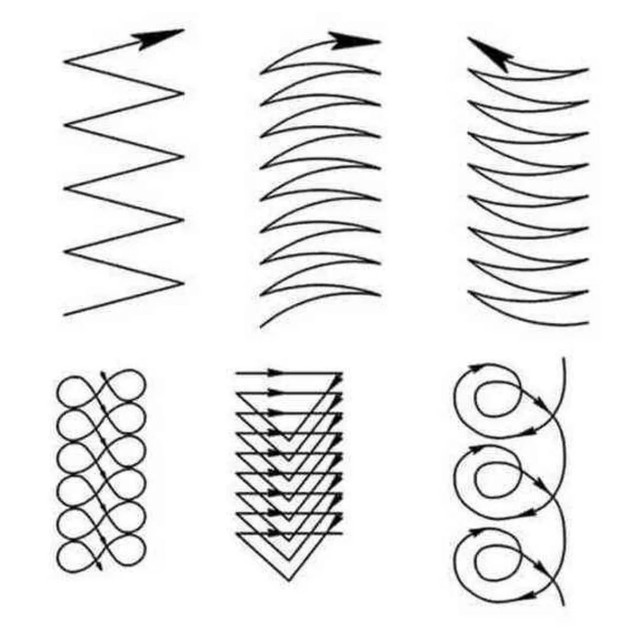

Итак, перемещать электрод лучше всего «змейкой», постепенно подплавляя то одну, то другую кромку металла. При этом капли расплавленного металла должны равномерно переноситься на обе заготовки.

Важным моментом является и удержание минимальной дуги от поверхности металла. Длина сварочной дуги должна составлять 2-3 мм, что будет гарантировать хороший провар даже самого толстого металла.
Следует помнить о том, что варить толстый металл лучше всего на прямой полярности. Для этого к металлу подводится плюс от сварочного аппарата, а к электроду минус.

Другие статьи
