Кабельные разъемы - качественный процесс сварки и резки!

Кабельные разъемы - качественный процесс сварки и резки!

Мы продолжаем рассказывать о важности подбора качественных аксессуаров для сварки, и сегодня расскажем вам о разъемах для сварочного кабеля, которые играют важную роль в обеспечении качественного процесса сварки и резки!

Кабельные разъемы (кабельные соединители, байонетные разъемы, штекеры, быстросъемные соединения) используются для легкого и быстрого подсоединения кабеля к источнику питания или для удлинения кабеля. Выбор разъема зависит от сечения проводника. Наиболее распространенными являются разъемы с площадью сечения 10…25; 35; 50; 70; 95 и 120 мм2.

Байонетное соединение (по-другому байонет или штыковое соединение) работает по следующему принципу:

штекер и гнездо совмещаются, затем осуществляется поворот на 90° . Такой способ соединения позволяет получить надежный контакт пары «штекер-гнездо»без применения специального инструмента. Именно таким образом организована связь по току сварочного источника и периферии (горелка, клемма массы и т.д.). Типоразмер байонетного соединения подбирается в зависимости от токовой нагрузки.

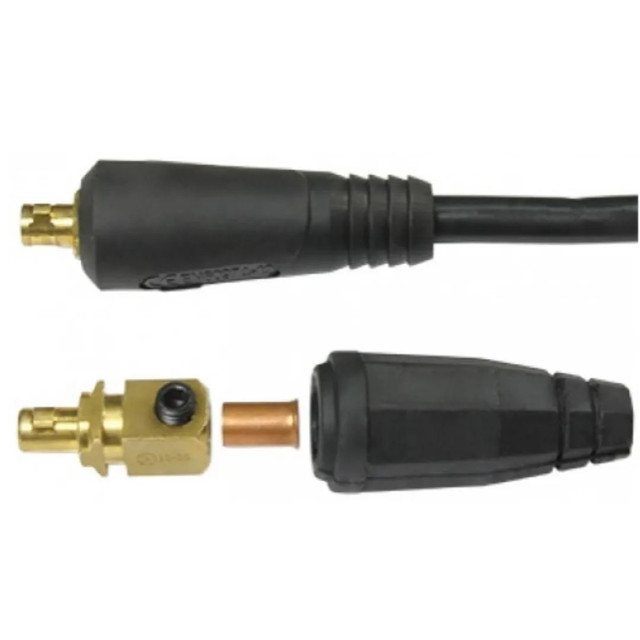

Штекер для сварочного кабеля состоит из следующих компонентов:

рабочая часть выполнена из латуни, имеет квадратный профиль, с одной стороны есть отверстие для кабеля, а еще одной основной частью является резиновая муфта, которая со стороны кабеля имеет конусную форму. Также в комплекте присутствует медная гильза. Провод вначале вставляется в муфту с конусной стороны, затем в гильзу, после в латунный корпус. Фиксация шнура осуществляется посредством винта, который следует затянуть, что поможет закреплению кабеля.

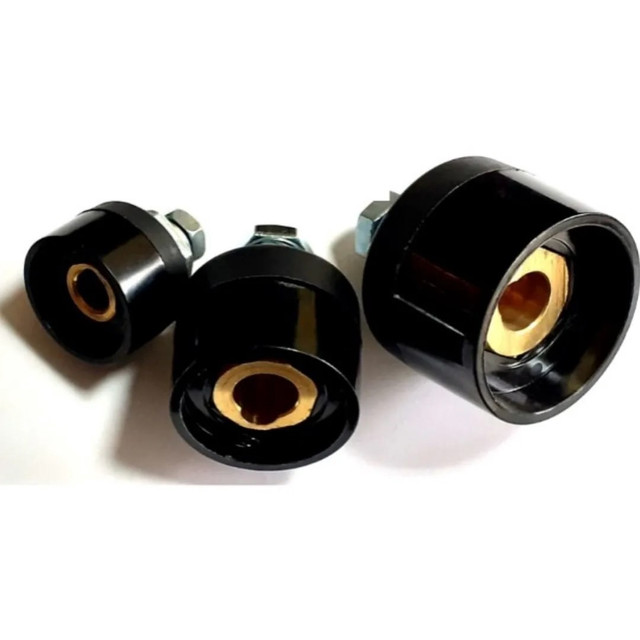

Для подключения кабельных разъемов к оборудованию, на него устанавливаются специальные гнезда, которые специалисты именуют по-разному: панельное гнездо, («фишка», «мама»), она устанавливается на переднюю панель сварочного аппарата, является ответной частью для кабельной вилки. Конструкция гнезда включает следующие элементы: латунная втулка с внутренней и внешней резьбой, пластиковый изолирующий фланец, крепежное кольцо, гайка, болт, могут присутствовать и шайбы-гроверы для надежной фиксации гнезда в устройстве.

Самыми популярными являются разъемы для кабеля, площадь сечения которого составляет до 25 мм2, для кабеля в 35-50 мм2.

Разъемы под работу с кабелями сечением от 10 до 25 мм2 рассчитаны на нагрузку по току до 200А, поэтому часто встречаются в аппаратах

бытового применения (сегмент DIY). Но многие производители уже массово переходят на разъемы 35-50, которые выдерживают более высокую нагрузку по току и предусматривают большую вариативность применения оборудования.

И, наконец, главные преимущества байонетных разъемов:

- Надежное и быстрое соединение, предотвращающее прокручивание благодаря специальной геометрии профиля;
- Высокая прочность от пробоя – максимальная защита установок;
- Простой монтаж, оптимальное крепление и хорошая токопередача;
- Подходит к оборудованию практически всех производителей – применяется в металлических или пластмассовых корпусах.

В ассортименте нашей компании вы всегда найдете разъемы от ESAB и Abicor Binzel, которые обладают высочайшим качеством изготовления и обеспечивают все заявленные характеристики, что позволяет производить работы максимально эффективно и безопасно.
