Для чего выточка (или купол) в шлифовальных и отрезных кругах?

Часто можно встретить вопрос: для чего предназначена выточка (или купол) в шлифовальных и отрезных кругах в месте крепления круга на УШМ? Сегодня мы в краткой и доступной форме дадим ответ на данный вопрос!

А начнем пояснение на примере шлифовальных (зачистных) кругов.


Первая причина - это обеспечение механической прочности абразивного инструмента при работе на углах, отличных от 90 градусов (прямых). Как правило, минимальная толщина данного круга составляет 6мм, но высокие нагрузки при операциях обдирки заставляют увеличивать толщину круга, что ведет к увеличению веса и стоимости круга, не говоря уже о ухудшении эргономичности при работе. За счет использования "купола" конструкция круга позволяет выдерживать

большие нагрузки за счет уменьшения  деформируемой области поверхности инструмента, при этом многие производители используют комбинацию: увеличенная толщина (6.5-7мм) и куполообразное исполнение, что позволяет выдерживать большие нагрузки при работе без потери качества и безопасности в работе. Отличным примером такого  подхода является круг GLOBE GrindPower II, обеспечивающий максимум производительности при рациональной стоимости!

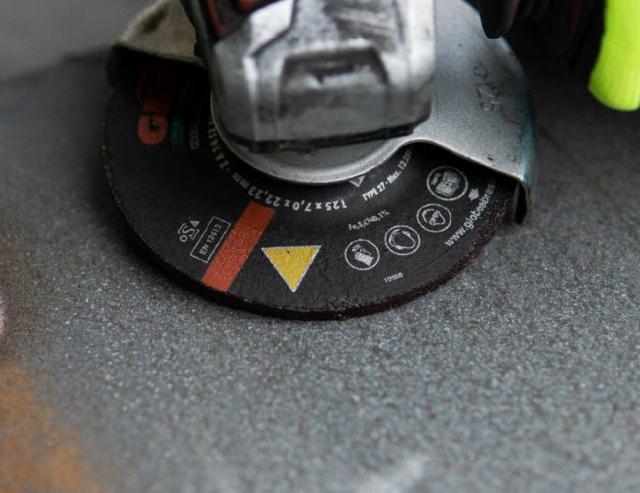

Вторым, но уже не столь очевидным фактором, является возможность использования кругов на малых углах наклона (от 15 градусов) за счет "утапливания" гайки УШМ в сам круг, что позволяет повысить вариативность использования данного инструмента.

В отрезных кругах данная технология изготовления служит тем же самым образом, за исключением возможности использования на малых углах наклона (но это не касается комбинированных кругов, о них расскажем отдельно).

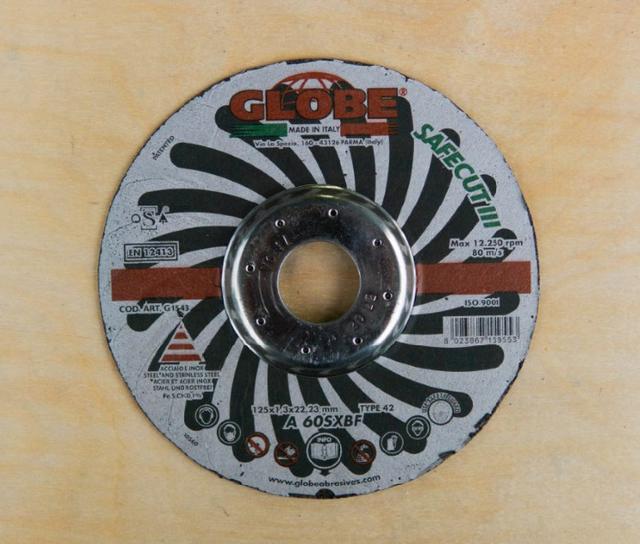

Повышенная жесткость конструкции обеспечивает точный и стабильный рез, а защита купола металлом обеспечивает

не только большую жесткость, но и защищает круг и оператора УШМ от повреждений. Отличным примером

таких кругов являются круги GLOBE SafeCUT III. А с использованием специальной проставки (входит в комплект поставки),

можно вынести зону реза поближе из защитного кожуха, что обеспечивает прецизионную точность и отличный контроль качества резки.

Вот такие основные преимущества данного решения в абразивном инструменте.

А какими кругами вы пользуетесь в своей работе: обычными ил с куполообразным исполнением?

Делитесь с нами в комментариях!
