Сварочный разъем для кабеля

Сегодня мы продолжим разговор о сварочных кабелях и аксессуарах к ним. После выбора сварочного кабеля, следует приобрести дополнительные принадлежности для выполнения работ. Сварщику могут быть понадобиться: разъемы, наконечники, магнитный контакт, вилки, клеммы.

СВАРОЧНЫЙ РАЗЪЕМ ДЛЯ КАБЕЛЯ

Кабельные разъемы (кабельные соединители, байонетные разъемы, штекеры, быстросъемные соединения) используются для легкого и быстрого подсоединения кабеля к источнику питания или для удлинения провода. Специальные разъемы делают сварочное оборудование более мобильным и значительно расширяют его возможности.

Выбор разъема зависит от сечения проводника. Наиболее популярные разъемы с площадью сечения 10…25; 35; 50; 70; 95 и 120 мм2. Так как сварочные кабели КГ и КОГ соответствующих маркоразмеров являются наиболее ходовыми.

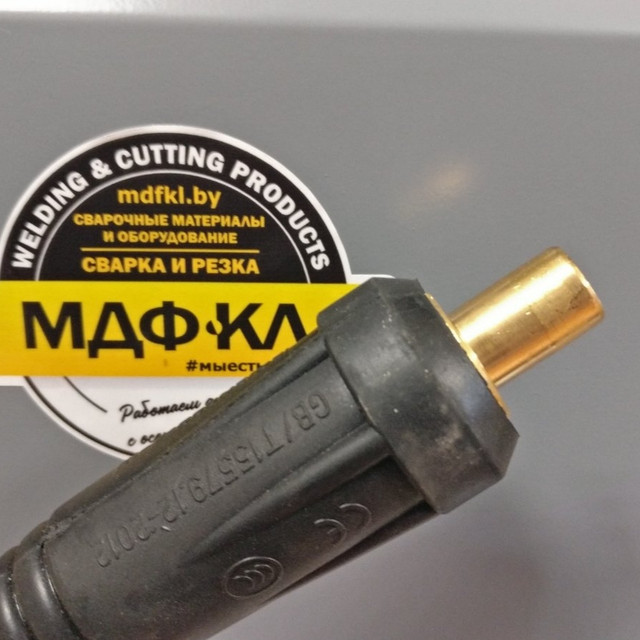

ШТЕКЕР для сварочного кабеля и его строение.

Рабочая часть выполнена из латуни, квадратный профиль, с одной стороны есть отверстие для кабеля, резиновая муфта, которая со стороны кабеля имеет конусную форму. Также в комплекте есть медная гильза.

Провод вставляется в муфту с конусной стороны, затем в гильзу, после в латунный корпус. Фиксация шнура осуществляется посредством винта, который следует затянуть, что поможет закреплению шнура.

ВИДЫ КАБЕЛЬНЫХ РАЗЪЕМОВ:

штыревые (“папа”) устанавливается на кабель;

в виде гнезда (“мама”) также устанавливается на кабель, является ответной частью для вилки.

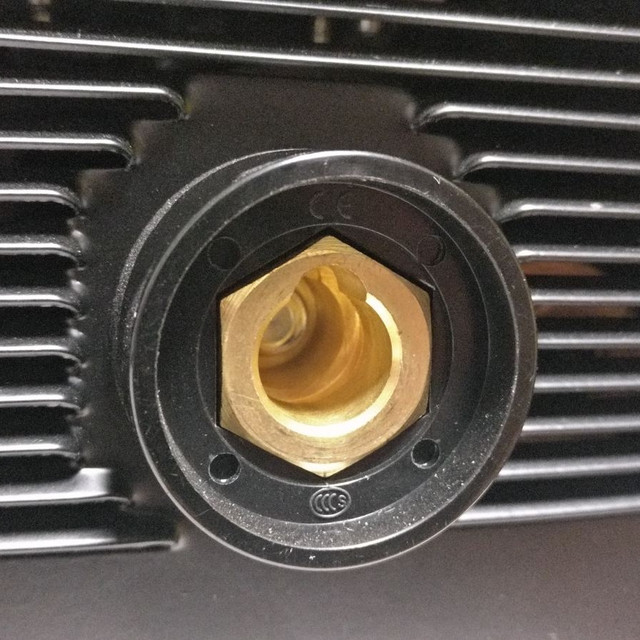

Для подключения кабельных разъемов к оборудованию, на него устанавливаются специальные гнезда, которые специалисты именуют по-разному: панельное гнездо, (“фишка”, “мама”), она устанавливается на переднюю панель сварочного аппарата, является ответной частью для кабельной вилки.

Выделяют два вида гнезд: для кабеля, площадь сечения которого составляет до 25 мм2, для кабеля в 35-50 мм2.

ЭЛЕМЕНТЫ КОНСТРУКЦИИ ГНЕЗДА: латунная втулка с внутренней и внешней резьбой, пластиковый изолирующий фланец, крепежное кольцо, гайка, болт и две шайбы-гровер.

Цена: штекер Abicor Binzel 10-25 мм2 (5.17 бел. руб. без ндс),
35-50 мм2  (13.21 бел. руб. без ндс),

Цена: гнёзда 10-25 мм2 (5.74 бел. руб. без ндс),
35-50 мм2  (12.56 бел. руб. без ндс)
